水導激光加工技術作為融合激光與水射流的新型精密加工技術,憑借其非接觸式加工、熱影響區小、材料適應性廣等優勢,在航空航天、半導體、精密光學等領域展現出廣闊應用前景。該技術的核心在于激光束與水射流的高效耦合,而耦合能束的傳輸特性直接影響加工精度與效率。
一、水導激光耦合能束傳輸的理論基礎
水導激光加工系統中,激光束通過聚焦透鏡準直后注入高速水射流,利用水射流的流體約束效應實現能束的高效傳輸。理想的耦合狀態要求激光軸線與水射流中心軸線嚴格重合,且能束在水射流內部以最小散射和能量損耗傳輸至加工區域。但在實際工況中,由于機械裝配誤差、流體動力學波動等因素,耦合過程不可避免引入幾何誤差,導致能束偏離理想路徑,進而影響加工質量。

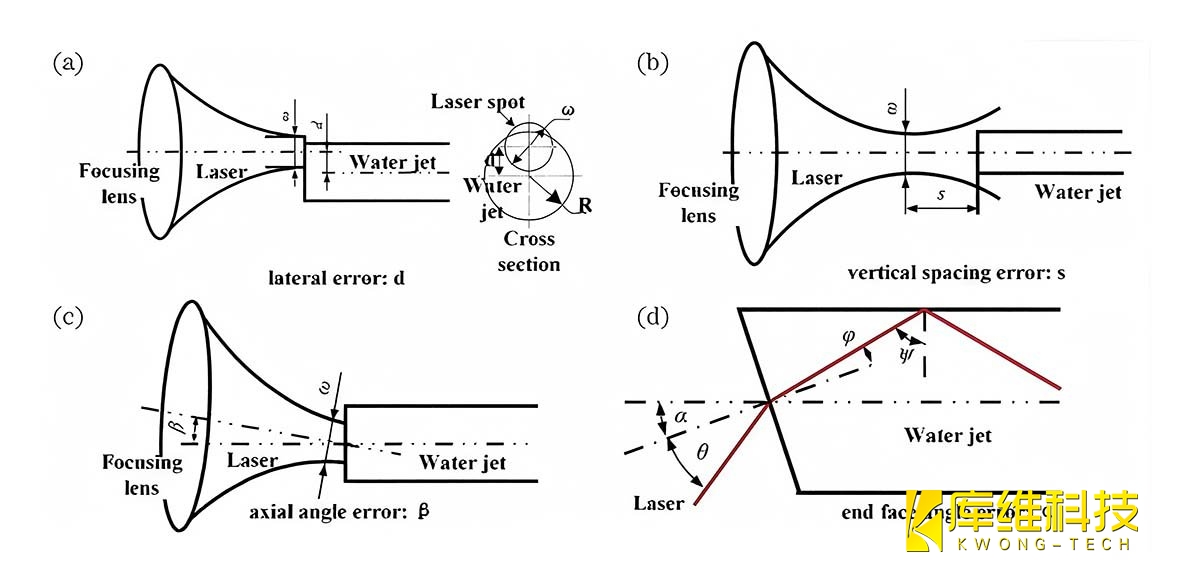

根據誤差產生的空間維度,耦合過程中的幾何誤差可分為四大類(如圖所示):
-
??橫向誤差(d)??:激光入射點與水射流中心軸線在水平方向的偏移距離;
-
??縱向誤差(s)??:激光入射點與水射流中心軸線在軸向(水射流流動方向)的間距;
-
??軸向角度誤差(β)??:激光入射方向與水射流軸線在軸向平面內的夾角;
-
??端面角度誤差(α)??:水射流出口端面相對于理想平面的傾斜角度,導致能束入射角發生變化。
二、水射流直徑對耦合效率的影響機制
水射流直徑是決定耦合能束傳輸特性的關鍵參數之一。研究表明,耦合效率隨水射流直徑增大呈現先升高后趨于穩定的趨勢,其作用機制可從以下兩方面解析:
??光束約束效應??:
當水射流直徑增大時,激光束在水射流內的“限光”能力增強,更多光子被限制在流體介質中傳輸,減少因發散導致的能量耗散,從而提高耦合效率。對于大尺寸水射流(如直徑>1mm),激光束的發散角相對較小,能量集中區域與水射流截面匹配度更高,進一步強化了這一效應。
??能量分布均勻性??:
小直徑水射流(如直徑<0.5mm)雖耦合效率較低,但其內部激光能束的多次反射效應顯著。當激光入射至水射流內壁時,界面處的菲涅爾反射會使光能在徑向方向多次分布,形成更均勻的能量場。這種特性對高精度微加工(如半導體晶圓切割、精密鉆孔)至關重要——均勻的能量分布可避免局部過熱導致的材料熱損傷,提升加工表面質量。
水射流直徑過大將引入新的問題:過寬的流體截面會導致激光束邊緣區域的光強衰減加劇,且水射流本身的穩定性(如湍流、射流發散)隨直徑增大而下降,反而降低耦合系統的可靠性。因此,實際應用中需根據加工需求(如材料厚度、精度要求)動態優化水射流直徑,在耦合效率與能量均勻性之間尋求平衡。
三、幾何誤差對耦合能束傳輸的影響分析
四種幾何誤差通過改變激光入射條件,對能束在水射流內的傳輸路徑和能量分布產生差異化影響:
??橫向誤差(d)與縱向誤差(s)??:
橫向偏移導致激光入射點偏離水射流中心,引發能束在水射流內壁的非對稱反射,形成局部能量集中區;縱向誤差則使能束在水射流軸線方向上的入射位置偏移,可能導致入射角動態變化(尤其在高速射流場景中)。兩者共同作用下,加工軌跡易出現偏移或熱影響區擴大,尤其對微槽、窄縫等精密結構的加工精度影響顯著。
??軸向角度誤差(β)??:
激光入射方向與水射流軸線的夾角偏差會導致能束在水射流內發生“斜入射”,引發菲涅爾反射損耗增加。當β超過臨界角度(通常為臨界全反射角的1/2)時,部分光能將返回空氣介質,導致耦合效率急劇下降。此外,斜入射還會破壞能束的圓對稱性,使能量分布呈現橢圓形分布,影響加工區域的一致性。
??端面角度誤差(α)??:
水射流出口端面的傾斜會改變激光束的初始入射條件。若端面存在α角度偏差,激光束在水射流入口處將發生折射(或反射),導致能束軸線偏移。對于高功率激光系統,這種偏差可能引發水射流內部的等離子體擊穿閾值變化,甚至造成加工頭內部元件的損傷。
四、耦合誤差的優化策略
針對上述影響因素,工程實踐中可通過多維度優化提升耦合能束傳輸的穩定性:
-
??誤差補償技術??:引入機器視覺檢測系統實時監測水射流直徑與端面角度,結合自適應控制算法動態調整激光入射參數;
-
??流體動力學優化??:通過噴嘴結構設計(如錐形收斂段、穩流腔)改善水射流的穩定性,降低湍流對能束傳輸的干擾;
-
??精密機械集成??:采用高精度定位平臺(重復定位精度<1μm)與溫度補償機構,從硬件層面抑制機械誤差的產生;
-
??智能算法輔助??:基于機器學習建立耦合誤差-加工質量的映射模型,實現對復雜工況下加工參數的自適應優化。
