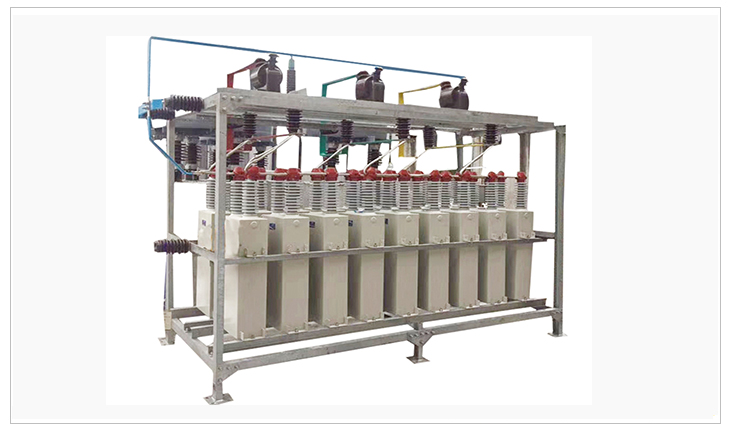

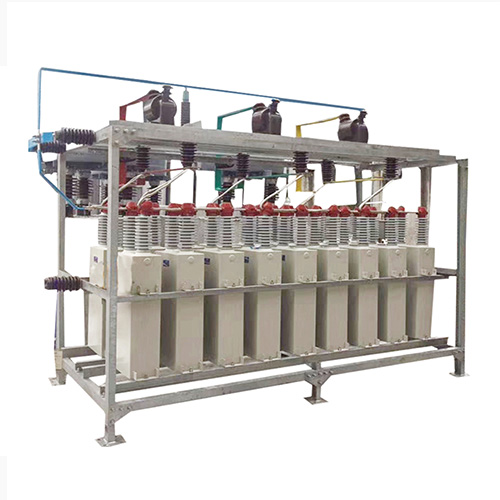

HZS-BKTBB型高壓戶內（外）框架式無功補償裝置主要用于10kV、35kV的電力系統進行容性無功補償,用以調整、平衡電網電壓,提高功率因數,降低線路損耗,提高電能質量,充分發揮發電、供電設備的生產效率。
HZS-BKTBB型高壓戶內框架式無功補償裝置用于戶外,主要包括:隔離接地開關、高壓并聯電容器、空芯電抗器、電容器專用熔斷器、放電裝置（專用放電線圈或電壓互感器）、無間隙氧化物避雷器、帶電顯示裝置、繼電保護裝置、連接導線、支柱絕緣子、框架等組成。

一：結構特點
1:可安裝在戶內、戶外，采用框架式結構，固定投切。
2:直接在變電所即可操作電容柜投切。
3:戶內框架式電容器成套：由串聯電抗器，進線架和電容器架構成，空心電抗一般為三相疊裝或三相平放。進線架內包括高壓隔離開關，放電線圈及避雷器，電容器架一般為二層一排布置，容量特別大可采用二排二層布置，進線架與電容構架并列，高度深度一致，電容構架門可以是網欄門也可以是帶觀察窗的鋼門。電抗器須用網欄圍住。
4:戶外框架式：由GW4-12D高壓隔離開關進線，開關安裝在平臺上。隔離開關后是電抗器，一般為三相疊裝，容量很大時可分相安裝，相應電容也是分相安裝。電容器單臺容量為50~500kvar時電容框架為單排或雙排三層布置，避雷器，放電線圈安裝在構架上；200kvar及以上電容一般用單排或雙排二層布置；當容量特別大時，電容可分相布置，每相為二排一層布置，避雷器、放電線圈置于框架頂部。整套裝置四周用不低于2米的網欄門圍住，網欄門至少應有一扇活門以利于巡視和檢修。
5:35kv裝置均為戶外框架式，電容、電抗均為分相布置。電容構架由35kv高壓絕緣子支撐與地絕緣。電容為二排一層布置。避雷器安裝在電抗器附近，放電線圈在構架靠中性點處安裝。35kv電源引至GW4-35D隔離開關上端，開關安裝在平臺上。整套裝置四周用不低于2米的網欄門圍住，網欄門至少應有一扇活門以利于巡視和檢修。
二：性能特點
1：該裝置允許在工頻1.1倍額定電壓下長期運行。
2：該裝置允許在由于過電壓和高次諧波造成的1.3倍額定電流的穩態過電流下連續運行。
3：該裝置可以將電容器投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。

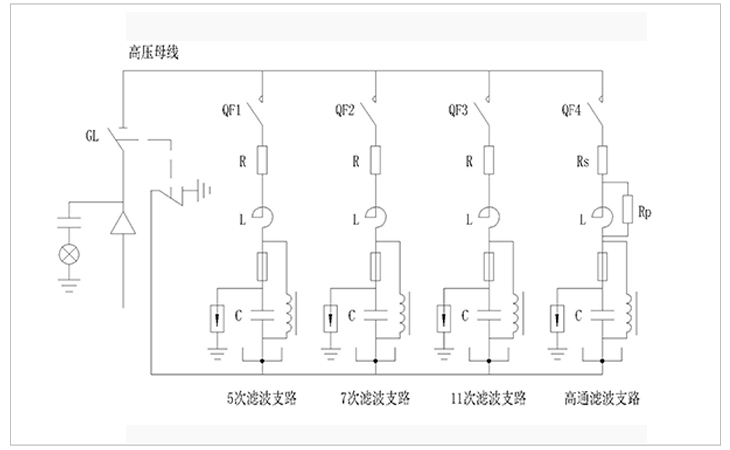

4：根據配電系統情況，可配置不同的電抗率的電抗器來抑制諧波和合閘涌流。
5：采用先進工藝和全膜介質的高壓電力電容器，具有可壽命長、損耗小、運行溫升低等特點，并且還具有放電起始電壓高和密封性能好等特點。

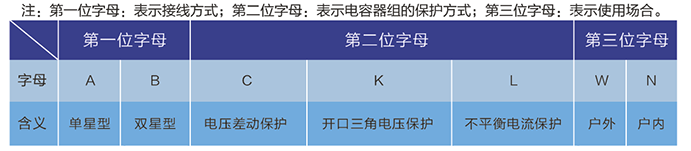

6：根據接線方式的不同，電容器組設有開口三角不平衡電壓、中性點不平衡電流等繼電保護。
7：電容器實測總容量與各電容器額定值總和之差不超過+10%--0，各相電容偏差不超過5%。

•

  用料講究 品質保證

  與國內外知名品牌供應商形成戰略合作,成熟,穩定的原材料供應渠道,性能穩定,質量有保障。



  封閉設計 安全可靠

  封閉式母排結構設計，模塊化組裝，安全整潔，徹底擺脫帶電體裸露、結構散亂、線束纏繞等一系列安全隱患。

•
•

  熔絲保護 響應快速

  創造性采用熔斷器代替傳統微型斷路器，6KA（Icu）→100KA（Icu）改變的不是一個數字，而是一種安全觀念！



  精確投切 無涌流

  精確的過零點投切技術，降低電網傳輸損耗，抑制電壓波動，解決電容器鼓肚、電抗器發熱、熔絲斷路的困擾
