客戶名稱：上海能傳電氣有限公司

            項目名稱：墨西哥鋼廠 APFC 無功補償項目

            該項目為出口南美項目，項目系統電壓為 480V、400V，頻率 60Hz;

            因現場存在電壓、電流諧波，并且功率因數偏低，需要電能質量治理，即補償?shù)耐瑫r(shí)諧波治理。

            客戶要求：

            1)必須確保在系統電壓下，TSC容量為有效輸出容量;

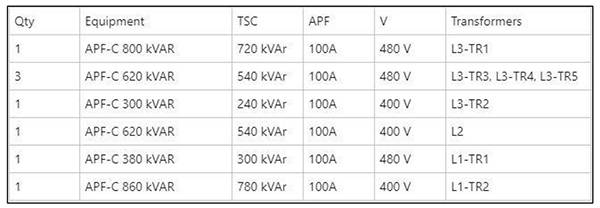

  （表格一）

            2)客戶的電氣系統是480V、400V 60Hz;

            3)投切開關控制信號為開關量信號;

            4)電容全是共補，每路的有效輸出容量保持一致，每路有效輸出容量是60kvar，可以替換成合適的補償容量;

            5)柜體尺寸采用1000*1000*2200mm(寬*深*高);

            6)電抗率采用7%，銅芯電抗;

            7)優化散熱條件采用元器件安裝，柜內低部留有空間安裝有源濾波模塊(容量100A);8)TSC可控硅控制信號由APF控制器統一接入、控制，采用+12v開關量信號;

           綜合上述，本司建議480V系統采用580V電壓等級的電容器 ，400V系統采用480V電壓等級的電容器;

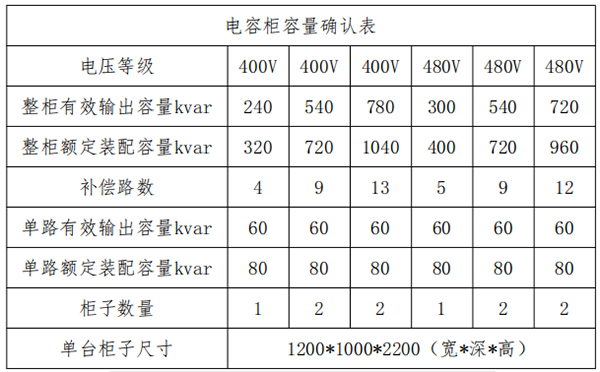

(表格二)

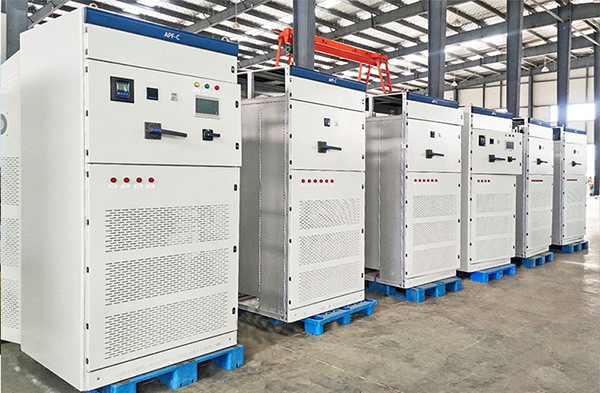

(產品照片)
