自動化機器人KR C4 的安全方案
發布日期：2022-07-29 11:01 ????瀏覽量：
所有核心組件都擁有集成式安全功能
安全組件之間通過 EtherCAT 和 FSoE （Fail Safe over EtherCAT）相互通訊示例：
1 驅動系統配設 STO （Safe Torque Off）
2 配設
機器人定位功能的分解器數字轉換器 （RDC）

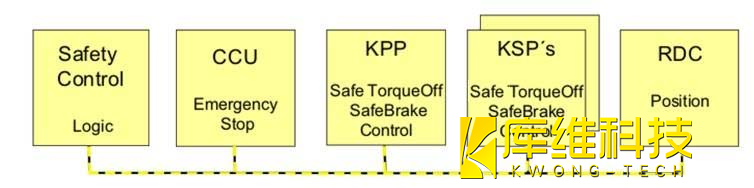

工業機器人KR C4 的安全方案如下圖：
在常用設備中，F(xiàn)SoE 的從地址可借助開關來設置。
為簡化庫卡組件的換件過程，在此特地開發一種以軟件為手段的設置形式。
實現方式如下：
1 每個設備都有一個相對應的 FSoE 從地址保存在一個不易丟失的存儲器（例如：閃存）里。
2 此外還在里面創建一個 CRC （循環冗余校驗碼）映射，以計算因設備而異的 FSoE 從地址和其他信息 （序列號 ... 等）。
3 電腦控制系統還在一個不易丟失的
存儲器里保存安全外圍設備的所有數據（FSoE 從地址和 CRCs）。
4 系統啟動時執行一次一致性檢驗。
5 按預設流程圖進行分配，其中兼顧設備型號。
安全地址如下圖：
工業機器人KR C4設備更換步驟 ：
1 如果只更換一臺設備，那么對其當然可明確識別。缺失的 FSoE 從屬地址可獲得自動分配。 當更換安全
控制系統 （電腦）時閃存與箱聯結），這點同樣適用。

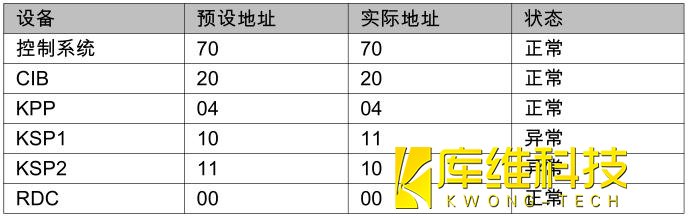

2 如果同時更換多臺設備，則不一定就能重新分配明確的 FSoE 從屬地址。示例： KSP1 與 KSP 2 交叉更換。 由于系統原因，不能可靠地區分究竟是屬于物理性更換還是通訊時存在錯誤。
